    Коммутатор антенн для трансивера Yaesu FT-817

    DGOZB предложил схему автоматического коммутатора антенн для трансивера Yaesu FT-817. Этот трансивер может работать на 12 любительских диапазонах от 160 м до 70 см, при этом имеет только один антенный разъем.

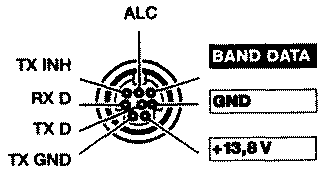

    Для идентификации включенного диапазона автор использовал вывод BAND DATA разъема АСС трансивера (рис.2), на котором присутствует напряжение, изменяющееся с шагом 0,33 В в зависимости от диапазона (табл.1).

    Диапазон, м

    Band Data, В

    Расчетное значение, В

    160

    0,33

    0,34

    80

    0,66

    0,69

    40

    1,00

    1,03

    30

    1,33

    1,33

    20

    1,66

    1,68

    АМ

    k.А.

    2,03

    17

    2,00

    2,3

    15

    2,33

    2,37

    12

    2,66

    2,63

    10

    3,00

    2,97

    6

    3,33

    3,33

    УКВ-ЧМ

    k.А.

    3,67

    2 м

    3,66

    3,67

    70 см

    4,0

    3,98

    k.А. - в спецификации отсутствует

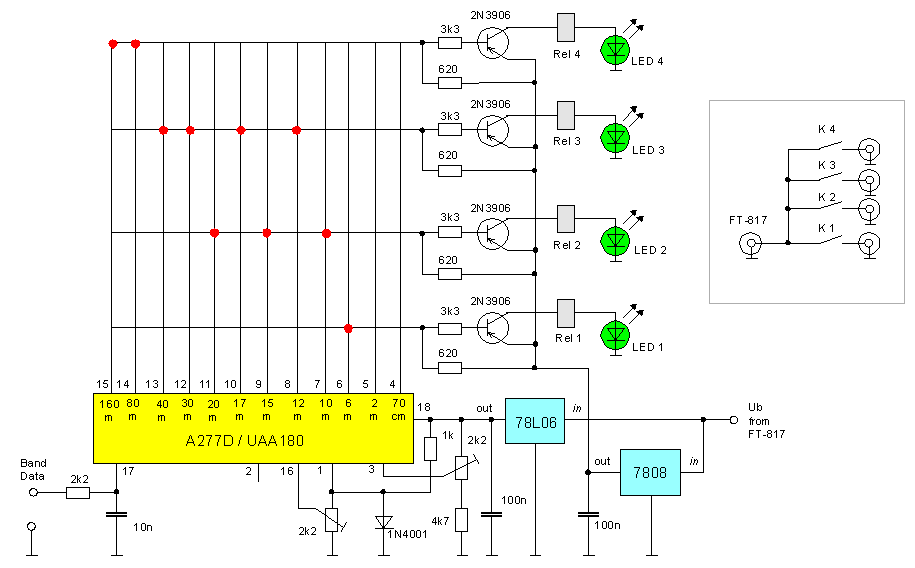

    Схема коммутатора (рис.1) построена на основе ИМС многоканального компаратора (или квази-АЦП) A277D (аналог UAA180), имеющей 12 выходов (выводы 4...15), на которых появляется 0 В относительно - Uпит в зависимости от напряжения на входе (выв.17).

    Схему смотрите здесь. Puc.1

    Для правильной работы схемы коммутатора с FT-817 вначале устанавливают нижний порог компаратора, для этого потенциометром 2,2 кОм добиваются 0,33 В на выводе 16 A277D, тогда при включении 160 м в FT-817 появится О В на выв.15 A277D. Верхний предел компаратора 4,2 В на выв.З A277D устанавливают с помощью второго потенциометра 2,2 кОм. Питание на схему подается с трансивера через тот же разъем АСС (рис.2).

    Puc.2

    Предложенная схема коммутирует 4 антенны, после несложной доработки ею можно переключать до 12 антенн.

    Funkamateur, N 5, 2001, с. 534,535.

    Редакция "Клуба FT-817" сердечно благодарит Николая Большакова, RA3TOX (сайт "Радиофанат") за предоставленный для публикации материал.
