  • Автор: Николай Большаков / RA3TOX

    Простейший CAT-интерфейс для трансивера YAESU FT-817

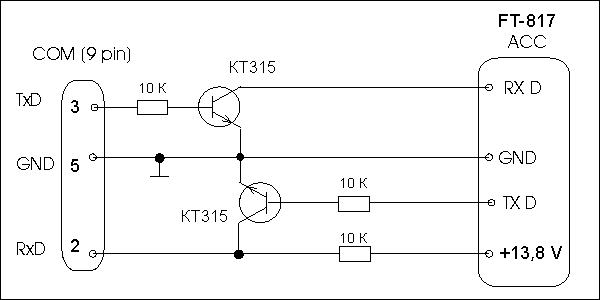

    Многие радиолюбители испытывают затрудненния в приобретении микросхемы MAX232 для изготовления САТ-интерфейса к своему трансиверу. Между прочим американский радиолюбитель KO4BB предложил простейший CAT-интерфейс для трансивера YAESU FT-817, выполненный всего на двух транзисторах (рисунок 1).

    Оригинал этой статьи можно посмотреть по адресу: http://www.ko4bb.com/ham_radio/FT-817_CAT_Interface.html

    Схема CAT интерфейса
    Рис.1


    Дополнение:

            После некоторых колебаний собрал этот интерфейс, на что ушло не больше часа. Несмотря на его простоту он у меня заработал, причем так же как и имеющийся у меня интерфейс на микросхеме МАХ232. Разницы в работе между обеими схемами я не заметил - работают абсолютно одинаково. А если разницы никакой, то как говорят в известной рекламе - зачем платить больше? Тем более, что транзисторы типа КТ315 (или подобные) есть среди мусора у любого радиолюбителя.

            Для работы с трансисвером FT-817 я использую бесплатные программы FT-817 Commander v2.2b (автор - Simon Brown, HB9DRV) и FTBCAT v1.01 (автор - Bob Freeth, G4HFQ). С обеими программами простой САТ-интерфейс работает без каких-либо проблем. Так-же интерфейс тестировался и с распространенной среди радиолюбителей программой для цифровых видов связи - MixW, все работает!

            Хочу предупредить желающих собрать эту схему - не запитывайте ее от CAT-разъема, лучше это сделать от внешнего источнка, которым запитан трансивер. Впрочем это замечание относится и к интерфейсу, выполненному на микросхеме МАХ232.

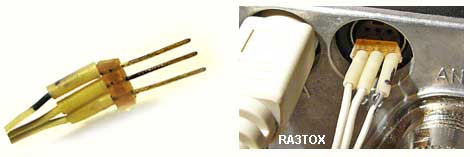

            И еще хочу поделиться опытом - как я подключаюсь к разему АСС на трансивере FT-817. Все очень просто - беру планку с тремя контактами... и собственно все! Из рисунка, думаю, все понятно.

    Все очень просто

    Кстати, наверно не все знают, что разъем для гнезда DATA - это компьютерный разъем PS/2 от мышки или клавиатуры. Только при покупке такого кабеля смотрите, чтобы все контакты на разъеме были распаяны ("мышыные" шнуры как правило имеют только три провода).

            Желаю удачи!

    Николай Большаков, RA3TOX
