Антенны для для походной работы

Антенна 144/430 МГц

Эта вертикальная УКВ антенна удобна в качестве базовой для двухдиапазонной портативки. Она позволяет реализовать полностью как мощность передатчика, так и чувствительность приемника. В то же время она легка и сравнительно компактна.

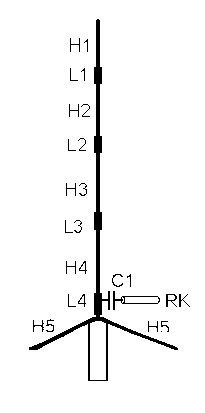

Антенна выполнена в пластиковом корпусе (очень хорошо подходит телескопическое удилище из стеклопластика), внутри него помещается полотно из кусков медного провода, соединенных между собой катушками L1, L2, L3 на пластмассовых каркасах. Подобная катушка L4 находится и в точке соединения полотна антенны с противовесами. Запитка антенны производится через подстроечный конденсатор С1 (с воздушным диэлектриком) на второй сверху виток катушки L4.

Нижний конец этой катушки соединен противовесами с экраном кабеля. На полотно антенны надеты кусочки поролона, чтобы все хозяйство не болталось внутри пластиковой "удочки".

Элемент Длина
мм
Диаметр
мм
H1 387 2,5
H2 424 2,5
H3 367 2,5
H4 564 2,5
H5 514 4,0* -
3 противовеса


Катушка Количество
витков
Длина
намотки
Внешний
диаметр
Диаметр
провода
L1 12,5 63 11,5 2,5
L2 64 280 11,0 1,5
L3 7 32 14,0 2,5
L4 6 18 13,0 1,5

Фидер - коаксиальный кабель 50 Ом, С1 - 4/15 пФ, противовесы Н5 под углом 115 градусов к вибратору.

Антенна в собраном виде вместе с надетыми на нее кусочками поролона всовыва- ется внутрь удилища, одевается на металлический "стакан", и в него вкручива- ются три проволочных противовеса. Конструкция выдерживает скорость ветра до 50 м/сек.

В походных условиях антенну можно крепить к забитому в грунт колу, а если противовесы выполнены из стального прутка - просто поставить на них как торшер на ножки. Только не забудьте привязать, а то унесет ветром вместе с любимой портативкой :-))
