Антенна VP2E
Антенна VP2E (Vertically Polarized 2-Element) представляет собой сочетание
двух полуволновых излучателей, благодаря чему имеет двухстороннюю симметричную диаграмму направленности с нерезкими минимумами. Антенна имеет вертикальную (см.название) поляризацию излучения и прижатую к земле диаграмму направленности в вертикальной плоскости.
Антенна обеспечивает выигрыш +3 дБ по сравнению со всенаправленным излучателем на направлении максимумов излучения и подавление порядка -14 дБ в провалах ДН.

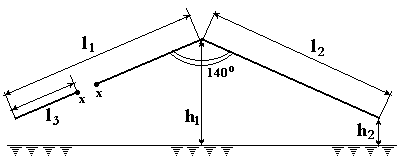

Однодиапазонный вариант антенны изображен на рис.1, его размеры сведены в
таблицу.
Элемент | Длина в Л | Длина для 80-м диапазона |
I1 = I2 | 0,492 | 39 м |
I3 | 0,139 | 11 м |
h1 | 0,18 | 15 м |
h2 | 0,03 | 2,3 м |
Диаграмма направленности приведена на рис.2. Для сравнения на нее наложены
диаграммы направленности вертикального излучателя и полуволнового диполя.

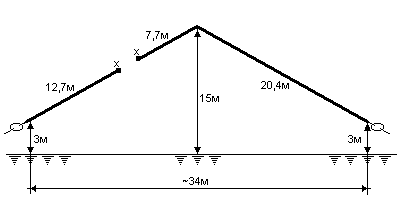

На рис.3 изображен пятидиапазонный вариант антенны VP2E. Сопротивление ее
в точке питания составляет около 360 Ом. При питании антенны по кабелю сопротивлением 75 Ом через согласующий трансформатор 4:1 на ферритовом сердечнике КСВ составил на диапазоне 80 м - 1,2; 40 м - 1,1; 20 м - 1,0; 15 м - 2,5;
10 м - 1,5. Вероятно, при питании по двухпроводной линии через антенный тюнер
можно достичь и лучшего согласования.
|
