Антенны для для походной работы

Вновь об антенне W5QJR - Ричард Морроу K5CNF

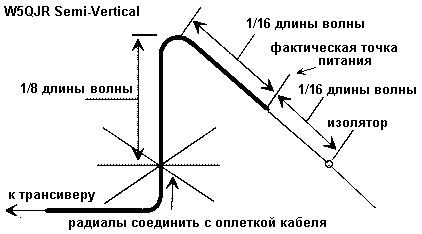

В 1989 г. весь "бумажный" октябрьский номер журнала AntenneX был посвящен новой антенной концепции, разработанной Тедом Хартом W5QJR. Пытаясь наилучшим образом запитать свой вертикал на 160 м, Тед разработал антенну, изображенную на рисунке. Эта антенна интересна в том числе и тем, что она работала даже когда была примотана скотчем к имевшейся у Теда мачте. Интересно, что материал опоры (металл или изолятор) не оказывал влияния на работу антенны. Вот как сам W5QJR описал свою разработку:

"Добавив к вашей мачте (или ближайшему дереву) кусок провода, вы можете получить отличную антенну на НЧ диапазоны. Эта конструкция сочетает черты вертикальной и горизонтальной антенны и обеспечивает постоянный уровень сигнала для всех станций - от соседних до удаленных более чем на 1000 миль. Эта антенна оптимальна для ближних связей, для работы в NET`ах на 40, 80 или 160 м. Неплоха она и для работы с DX."

Моя (K5CNF) антенна на 80 м оказалась всего 32 фт (9,75м) высотой. С мощностью 15 Вт я получал рапорты гораздо лучшие, чем мог мечтать. Никто не верил мне, когда я называл свою мощность. Первым был рапорт 9+20 дБ из Лос-Анджелеса, затем +30 из Атланты. После рапорта +25 дБ, полученного с Кубы, я поверил, что антенна работает. К тому же я услышал W5QJR, работающего из Мельбурна, Флорида (это 1100 миль на восток от меня, прямо через Мексиканский Залив). Тед в это время работал на Европу и получал хорошие рапорта от всего, что шевелилось восточнее Москвы. Он использовал TS-440 с мощностью 100 Вт. Я также слышал станции, с которыми он работал, но 15 Вт не хватало, чтобы перекричать пайлап. Кроме того, с восточной стороны от моего шэка полно всяких ЛЭП, телефонных линий и прочей проволоки.

Антенна была подвешена к 35-футовой (10,67м) жерди. С настройкой не было никаких проблем. Конструкция антенны, изготовленной в основном из коаксиального кабеля RG-58 (50 Ом), очень проста и ясна из рисунка. Интересно, что согнутую часть антенны можно выпрямить, увеличив часть мощности, излучаемую с вертикальной поляризацией.

www.antennex.com
(Сокращенный перевод RW3DOH)
