Антенны для для походной работы

Аварийная портативная J-антенна

Эту антенну можно скатать в рулончик и сунуть в карман или ящик стола. С помощью липкой ленты или канцелярской скрепки ее можно прикрепить где угодно. Антенна имеет коэффициент усиления на 3 дБ выше, чем четвертьволновый штырь, и прекрасно себя показала во многих ситуациях. Кроме того, это прекрасный образец скрытой антенны.

Изготовить такую антенну очень просто. Вам понадобятся:

60 дюймов (153 см) 300-омного плоского телевизионного кабеля 50-омный коаксиальный кабель длиной, соответствующей нечетному числу четвертей длины волны ВЧ разъем

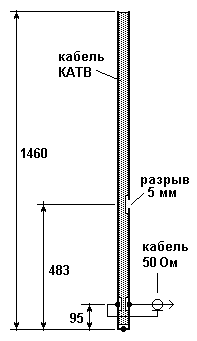

Размеры J-антенны для диапазона 145 МГц:
излучатель 57,5 дюймов =146 см
согласующий элемент 19 дюймов = 48.3 см
точка подключения фидера 3.75 дюймов = 9.53 см

Для лучшего согласования антенны после припайки фидера к точкам питания подгоните длину согласующего элемента, контролируя КСВ. Не забудьте взять все размеры с запасом на подстройку!

N6JSX Kuby 3/85
Перевод RW3DOH
