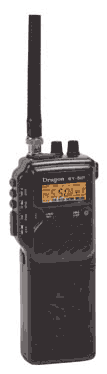

ПОРТАТИВНАЯ СТАНЦИЯ Dragon SY-501

Частотный диапазон: 144 - 148 МГц

Выходная мощность: 3,5 Вт

при напряжении: + 10,8 В

Размеры: 65 Х 37 Х 167 мм

Вес: 400 г с батарейками

10 каналов памяти
Основные технические характеристики

Диапазон:

144-148 MHz

Модуляция:

F3E (FM)

Число ячеек памяти:

10

Импеданс антенны:

50 Ом

Приемник:

Чувствительность

0.18 мкВ (при отношении сигнал-шум 12 дБ SINAD)

Избирательность

60 dB (по соседенему каналу)

Передатчик:

Выходная мощность

2.5/0.35 Вт (Hi/Low)
3.5 Вт (при напряжении ±10.8 В)

Энергетика:

напряжение питания: ±6-16 В

Габариты и масса:

65 х 37 х 167 мм; 0.4 Кг (с батарейками)

Источник: http://krasnodar.online.ru/hamradio/
Схема электрическая принципиальная SY-501
