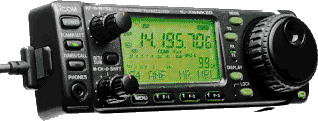

Трансивер ICOM IC-706 выпускается уже более 4 лет и завоевал широкое признание во всем мире. Кроме того, что IC-706 и его модификации являются полноценной КВ станцией, они работают еще и в популярных УКВ и ДЦВ диапазонах. Традиционные для КВ функции - сдвиг ПЧ (IF-shift), CW реверс, регулируемая высота тона CW, компрессор, VOX и другие - доступны и в дополнительных диапазонах, возможен также прием ТВ и УКВ вещательных станций с широкополосной ЧМ. Новая модификация MK2G воплотила в себе все последние технологические достижения, что позволило фирме ICOM улучшить качество приема сигналов всех видов модуляции в диапазоне от коротких волн до ДЦВ и повысить мощность передатчика в 2-метровом диапазоне при сохранении прежних габаритов и веса ( и цены ! ).

Первая, и наверное главная, особенность новой модели - это работа в диапазоне ДЦВ (UHF) с мощностью передачи до 20 Вт. Переработанная схема УКВ-модуля также позволила повысить мощность в диапазоне 144 МГц до 50 Вт. Приемник в новом трансивере работает в пределах 0.03-200 и 400-470 МГц.

Кодер / декодер тонов CTCSS входит в стандартную комплектацию, кроме этого в новой модификации ICOM IC-706MK2G предусмотрена функция сканирования по тонам CTCSS, что особенно полезно в VHF и UHF диапазонах. Тона шумоподавителя и репитерные тона устанавливаются независимо. В MK2G добавлена возможность работы в режиме .cross band split., которую оценят поклонники связи через ретрансляторы любительских ИСЗ.

DSP-процессор. Дополнительный модуль UT-106 обеспечивает две функции - автоматическое подавление несущей (automatic notch filter, ANF) и цифровое шумоподавление (noise reduction, NR).

ANF - автоматически уменьшает биения, шумы расстройки даже при их изменении, работает в режимах SSB, AM, FM.

NR - уменьшает уровень шума и выделяет полезный сигнал на фоне помех с помощью методов цифровой фильтрации, работает во всех режимах, степень шумоподавления регулируется ручкой [M-CH]. Обе функции работают независимо и вызываются через меню трансивера с индикацией на дисплее.

Как и в предыдущей модификации, возможна работа со всеми (SSB, AM и FM) видами модуляции. Режим RTTY (FSK) впервые реализован в трансиверах подобного класса. В новой модификации MK2G можно установить два дополнительных фильтра. В сочетании со стандартным фильтром это дает возможность программируемого выбора трех полос пропускания в режимах SSB, CW и RTTY.

Для повышения удобства работы добавлена функция автоматических операций с репитером (auto repeater). Параметры репитера программируются независимо для диапазонов 6 м, 2 м и 70 см.

Новые возможности предоставляет режим узкой ЧМ (narrow FM), который работает не только в 10 м, но и в 2 м диапазоне с девиацией 2.5 кГц на передаче и 4 кГц на приеме.

Изменилась в лучшую сторону и передняя панель трансивера. Основные клавиши управления (переключение диапазонов, меню и др.) теперь имеют подсветку. Кнопки выбора диапазона в сочетании с дополнительной ручкой настройки (SUB DIAL) заметно повышают удобство работы с трансивером. Использование специального регистра памяти ( band stacking register ) позволило для каждого диапазона запоминать не только шаг настройки и вид модуляции, но и установки аттенюатора и тюнера. Дополнительная ручка настройки используется также для изменения расстройки (RIT) в пределах 10 кГц.

Для тех, кто не знаком с предыдущими моделями, приводим некоторые общие для всех модификаций ICOM IC-706 свойства и особенности.

Прежде всего, IC-706 имеет необычайно малые габариты: 167х58х200 мм. Тем не менее, при размерах с автомобильную станцию, он обладает всеми возможностями достаточно серьезного базового трансивера.

Новейшие технологии реализованы в съемной передней панели IC-706. С помощью дополнительного установочного комплекта ее можно вынести на расстояние до 3.5 м. Как основной модуль, так и съемная передняя панель имеют собственные разъемы под микрофон и телефон, что предоставляет многочисленные варианты монтажа и в автомобиле и в помещении.

Большой подсвечиваемый ЖК дисплей имеет матричный участок, на котором наглядно отображаются дополнительные параметры - частоты сплит-режима, величину сдвига ПЧ, имена каналов памяти и т.д. Встроенный анализатор спектра показывает на дисплее частоты в диапазоне 14 заданных шагов от центральной. Цифровой S-метр имеет память пикового уровня.

Стабильные характеристики при любой мощности обеспечивают алюминиевый радиатор и малогабаритный температурно управляемый бесшумный вентилятор.

Следует отметить великолепное качество звука. Специальная схема фильтра SSB ( FL-272, 2.4кГц/-6дБ, 4.8кГц/-60дБ ) в сочетании с 2-х ваттным громкоговорителем ( диаметром 68 мм ) заметно улучшают звучание.

Оригинальная разработка ICOM, так называемая ФАПЧ с обратной I-связью, позволяет производить настройку с точностью до 1 Гц, что дает ощущение работы с аналоговой аппаратурой, хотя синтезатор частоты полностью цифровой.

IC-706 включает в себя электронный ключ с изменяемым отношением точка/тире, высота тона меняется в пределах 300-900 Гц. Для работы в режиме CW достаточно подключить манипулятор.

Дополнительный модуль синтезатора речи UT-102 позволяет произносить (на английском языке) рабочую частоту, вид модуляции и уровень принимаемого сигнала.

Как и все трансиверы ICOM, 706MK2G может управляться с компьютера через дополнительный интерфейс CT-17. Специально разработанный фирмой ICOM протокол CI-V позволяет не только управлять всеми функциями трансивера, но и считывать данные, в частности уровень принимаемого сигнала. В сети Интернет можно найти большое количество управляющих программ для трансиверов ICOM (в том числе, бесплатных).

Обращает на себя внимание большой объем памяти. 107 ячеек включают в себя 99 ячеек обычной памяти, 6 ячеек для границ сканирования и 2 для канала вызова. Кроме того, для удобства пользования запоминаются наименования каналов длиной до 9 знаков (букв и цифр).

Основные технические характеристики IC-706MK2G
Диапазон частот, МГц	передача: 1.8...54.0, 144...148, 430...450 прием: 0.03...200.0, 400...470
Пиковая мощность передатчика (регулируется плавно), Вт	5...100 (1.8...50.0 МГц кроме АМ) 2...40 (1.8...50.0 МГц кроме АМ) 1...20 (144 МГц кроме АМ) 2...20 (430 МГц кроме АМ) 5...8 (430 МГц кроме АМ)
Количество каналов памяти	107
Виды модуляции	SSB, CW, RTTY, AM
Нестабильность частоты, % / час	не более . 0.001 при 25.С
Чувствительность, мкВ (FM: 12дБ SINAD, проч. - 10)	1.0...2.0 для АМ 0.18...0.8 для FM 0.11...0.15 для SSB, CW
Диапазон рабочих температур	-10 ... +60.С
Напряжение питания, В	13.8 . 15%
Габариты и вес	240 х 95 х 239 мм, 2.45 кг

Источник: Сайком
