Трансивер Vertex VX-1210

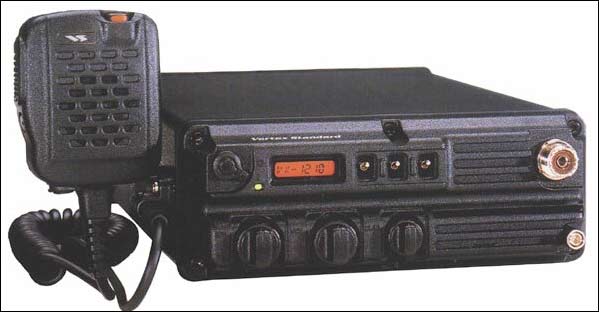

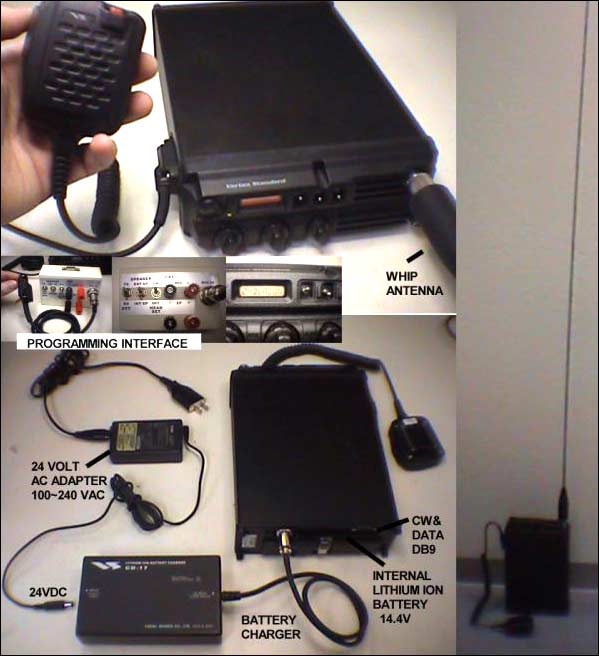

Vertex VX-1210

Профессиональный переносной КВ-трансивер. Рабочий диапазон охватывает весь участок КВ. Мощность до 20 Вт. 500 каналов памяти. CW, AM, SSB, AFSK. Работает как в канальном режиме так и со свободной перестройкой частоты (VFO). Моноблочный, встроенный литиевый аккумулятор, встроенный тюнер. 193 х 74 х 274 мм. 3,2 кг. вместе с аккумулятором. Очень экономичное энергопотребление.

Повышенная надежность и температурная устойчивость: от - 30 (!) до + 60 градусов по Цельсию (чего нет ни у одного р/любительского "походного" КВ-трансивера) - используется в работе геологами, промысловиками, военными, спасслужбами и т.д. Cоответствует требованиям военного стандарта MIL-STD 810. Возможно, один из наиболее оптимальных вариантов для дальней КВ-связи в сложных походах и экспедициях.

Трансивер VX-1210 в походах и экспедициях

K6ERO. Vertex VX-1210 KB6BA. Vertex VX-1210 KM4BA. Vertex VX-1210 KQ6XA. Vertex VX-1210

На фото радиолюбители: K6ERO, KB6BA, KM4BA, KQ6XA


  • Руководство по эксплуатации VX-1210 (на русском языке.)

  • Cервис-мануал VX-1210 (схемы, разводка плат, элементная база и пр.)

  • Комплект файлов для программирования VX-1210 (софт CE 42, файл с любительскими частотами и модами и т.д.)

  • Обсуждение носимого профессионального трансивера для походов и экспедиций VX-1210 (на CQHAM.RU)

  • Группа пользователей и любителей трансивера Vertex VX-1210 (на аглийском языке)

    Игорь Лаврушов, UA6HJQ: "Скачал мануал VX-1210, посмотрел схему. Сделан трансивер хорошо. Вход приёмника защищён диодами (можно в грозу работать). Профессиональная схемотехника чувствуется во всём. Два отдельных УНЧ! Для внутреннего динамика и для внешнего.

    Передатчик сделан с большим запасом, из него без ущерба можно и 30 Вт получить. Очень хорошая экономичность, 20 Вт при 5 А - это лучший результат из всех носимых трансиверов (у FT-857-го при 20 Вт, ток около 9А). Надо учитывать, что VERTEX обычно завышает токи, значит реально будет около 4 А.

    Там где нужно, стоят терморезисторы, поэтому при колебаниях температуры характеристики будут стабильными. В любительских аппаратах так не делают.

    Двойные полосовые фильтры, тоже хорошо. Первый смеситель с приличной динамикой.

    В целом, хороший, добротный трансивер и запасом надёжности во всех каскадах. Характеристики радиотракта примерно на уровне FT-857D, а может и чуть лучше. Непонятна полоса фильтров в ПЧ, если они узкие - значит еще лучше.

    Понравился антенный тюнер. Сделан по Т-образной схеме. Значит КПД будет лучше, чем у IC-703, TS-480 и диапазон сопротивление антенны шире.

    Хорошо приспособлен для цифровых видов связи. Тут никаких проблем не будет..."


    Vertex VX-1210

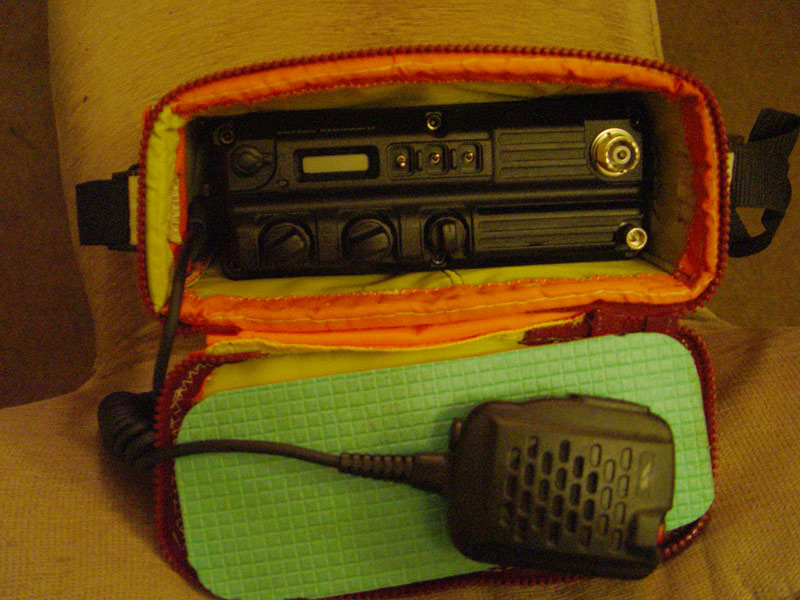

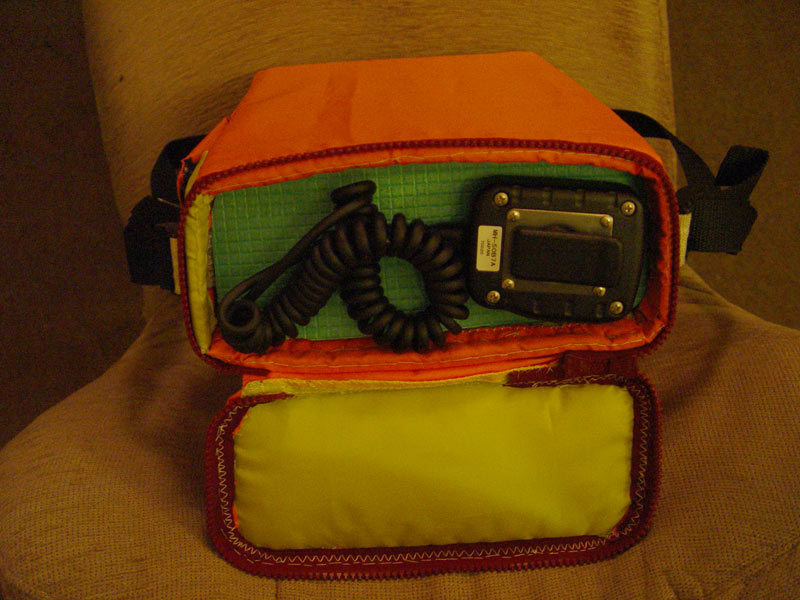

    Трансивер Vertex VX-1210 в походном чехле (модель Юлии Середа)

    Vertex VX-1210
    Вид сверху. Vertex VX-1210 в походном чехле (модель Юлии Середа)

    Михаил Кутюмов, UA1QV: "VX-1210 - вещь надежная. Эксплуатируется около 70 штук ненецкими оленеводами, в жутких условиях. Пока только две поломки - ручку переключения каналов (частоты) отламывали механически (из-за небрежного отношения).

    Есть возможность программировать его под любительский (плавная перестройка частоты).

    При наличии встроенного тюнера - вполне реально хватает для согласовки с ЛЮБЫМИ случайными веревками и т.п., хоть на голый разьем :))

    Встроенного аккумулятора на сутки полной работы также хватает. Я его по месяцу не заряжал, проводя 15-20 QSO в сутки и слушая погоду..."

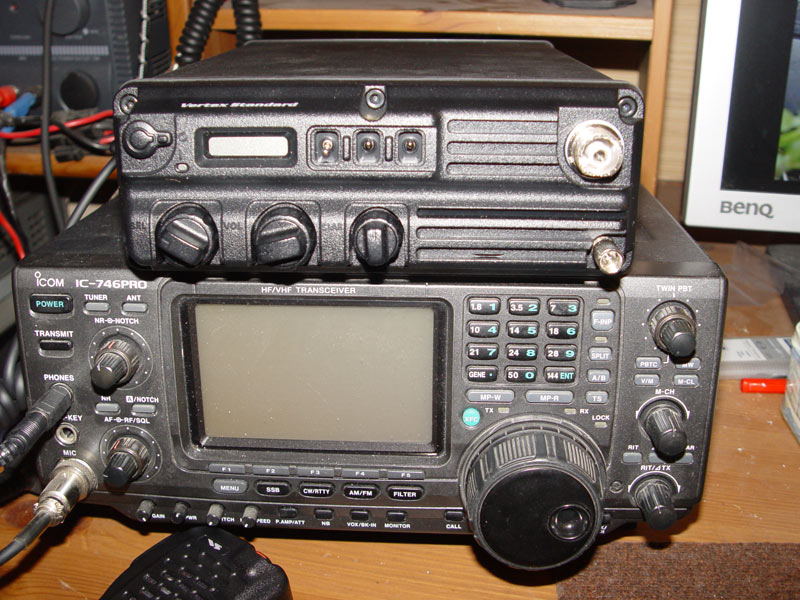

    Трансиверы Vertex VX-1210 (наверху) и ICOM 746Pro

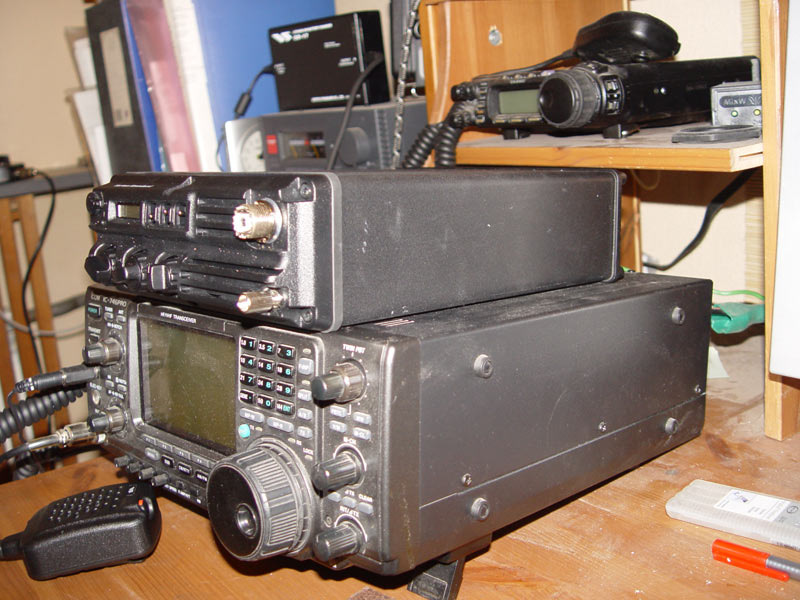

    Вид сбоку. VX-1210 (наверху) и ICOM 746Pro

    Сергей Потапов, UK8ADI: "Если данный аппарат соберется использовать любитель для работы в полевых условиях, можно предварительно записать в ячейки памяти частоты необходиммых участков любительских "бэндов" и для смены диапазонов переключать каналы, затем переходить в режим VFO и перестраиваться относительно начального значения ячейки с выбранным шагом. Режим VFO должен быть разрешён при программировании..."


    Vertex VX-1210

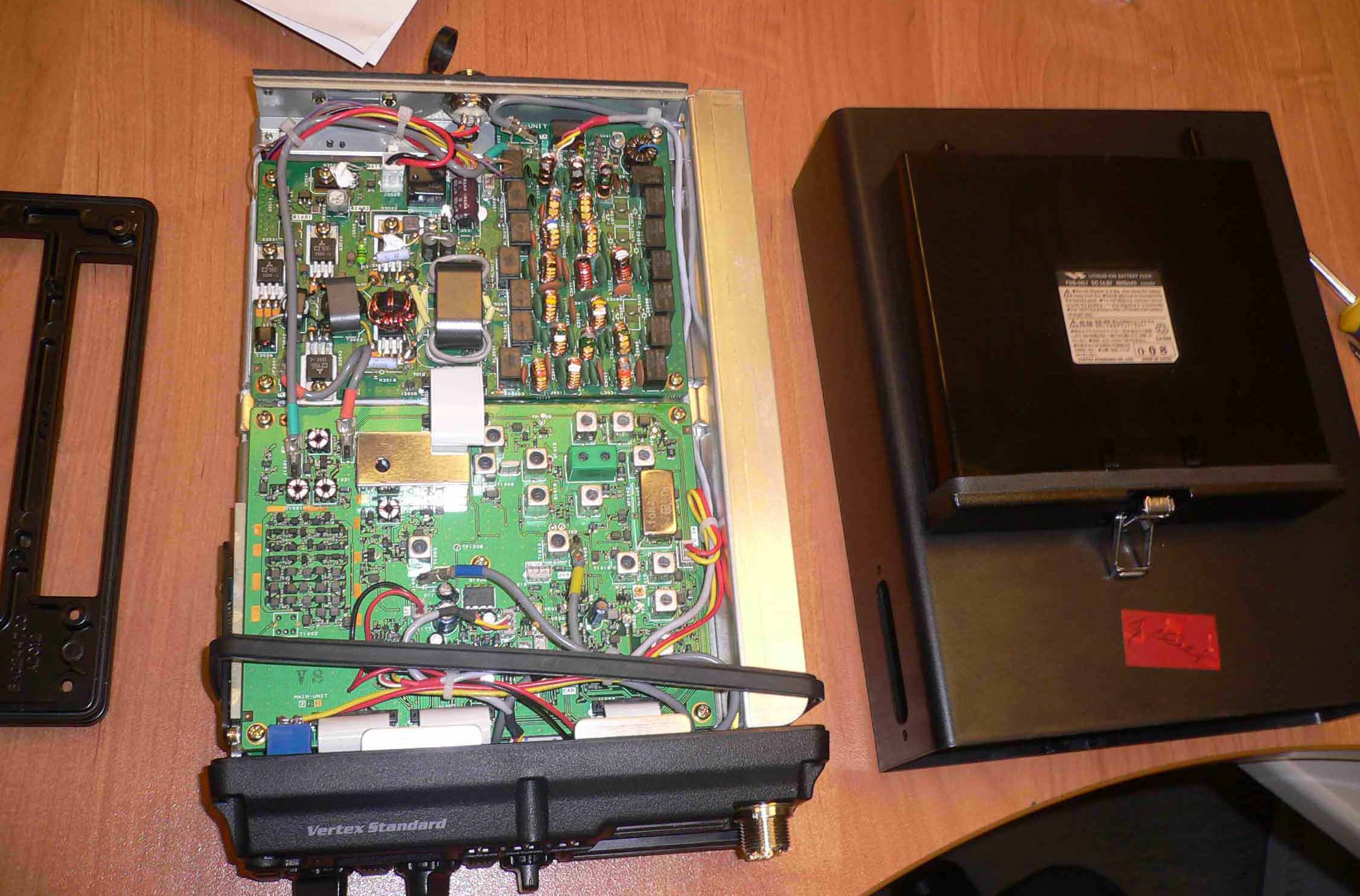

    Корпус трансивера с уплотнителями. Литиевый аккумулятор лежит справа на снятом со станции кожухе.

    Vertex VX-1210

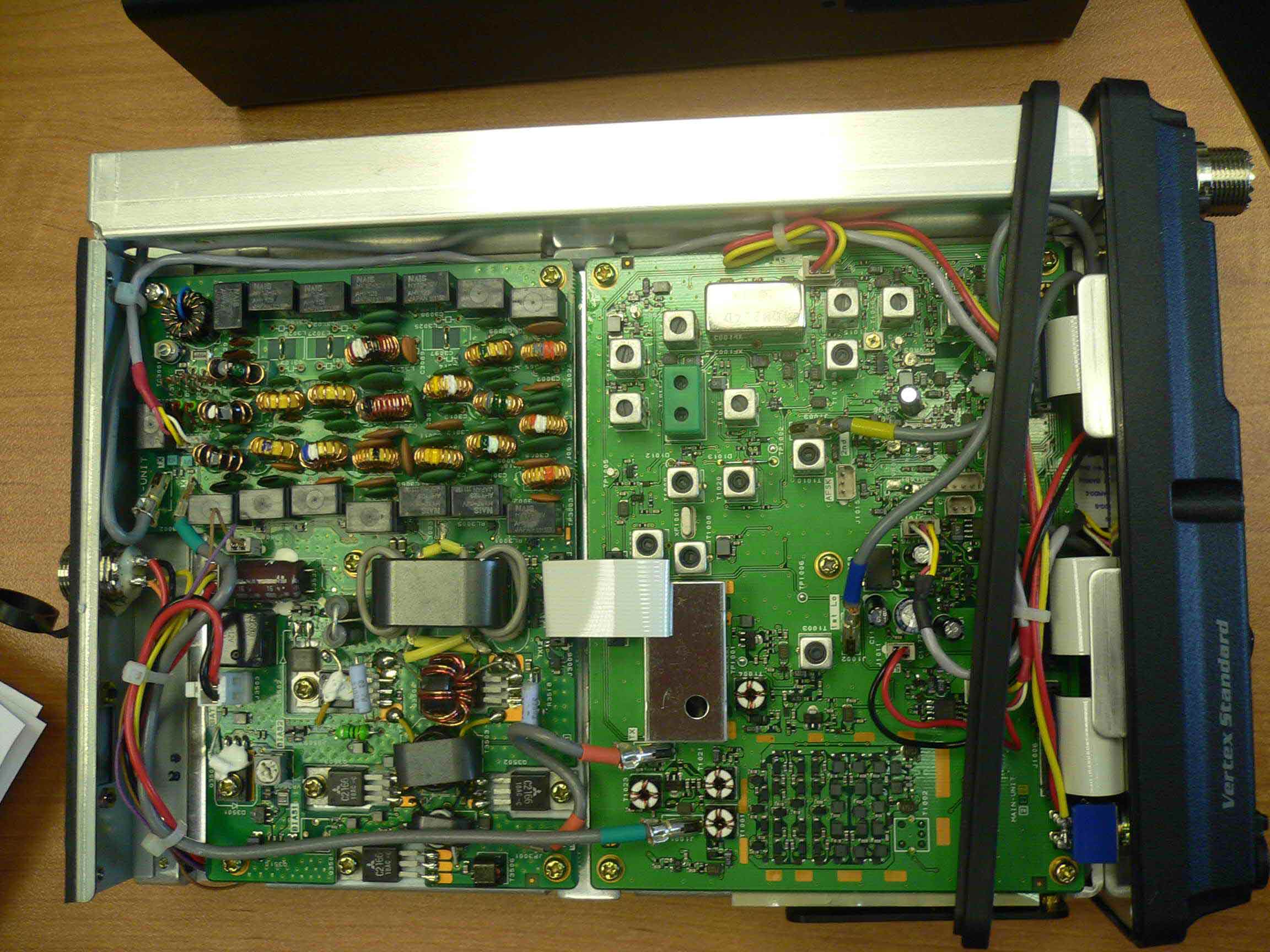

    Можно получить представление о монтаже. Не космос, но все профессионально.

    Vertex VX-1210

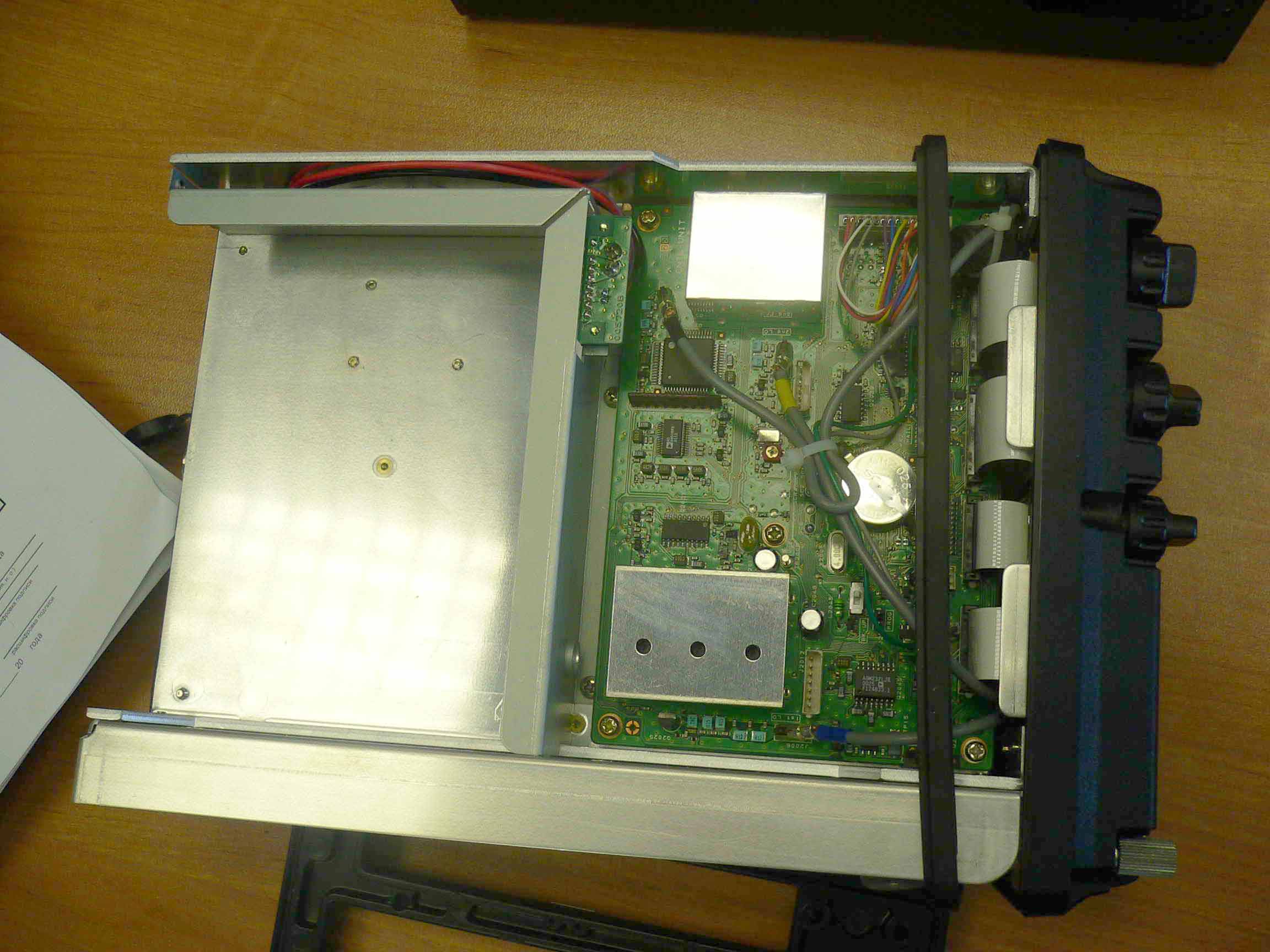

    Виден отсек для встраемого литиевого аккумулятора.

    Vertex VX-1210

    Технические характеристики
    Общие
    Диапазон частот
    Передача 1.6 - 30 МГц
    Прием 0.5 - 30 МГц
    Соответствие стандартам• MIL STD-810 D/E
    • Сертификат соответствия: РОСС.JP.ME96.H00721
    Организация памяти500 каналов
    --------------------------------
    каждому может быть присвоено буквено-цифровое обозначение
    Шаг частот (подстройки)100 Гц, 5 кГц
    Шаг настройки синтезатора10 Гц
    Стабильность частоты±1ppm
    Типы излучения• CW (A1A)
    • SSB (J3E)
    • AM (H3E)
    • AFSK (F1B)
    Диапазон рабочих температур–30 ~ +60 °С
    Тип антенного разъемаPL-259 (тип "M")
    Сопротивление антенны50 Ом
    Сигнальные системы• тональный вызов
    • Selcall / Telcall (опция)
    Тип источника питания• внутреннее: Li-ion аккумулятор 4.8 Ач
    • внешнее: сетевой адаптер
    Напряжение питания14.4 В
    Потребляемый ток прием, экономайзер вкл0.1 А
    прием, экономайзер выкл0.5 А
    передача 20 / 5 Вт5 / 3 А
    Интерфейс• DB-9 для ввода/вывода AFSK и подключения внешних устройств (модема, телеграфного ключа и др.)
    Габаритные размеры193 х 74 х 274 мм
    Вес3.2 кг (с Li-ion аккумулятором FNB-66Li)
    Передатчик
    Выходная мощность• 20 / 5 Вт (CW, SSB, AFSK)
    • 10 / 2.5 Вт (AM)
    Тип модуляцииSSB: балансный модулятор
    AM: в предварительном каскаде
    Внеполосные излучения56 дБ
    Подавление несущей (SSB)55 дБ
    Подавление внеполосных излучений55 дБ при тональном сигнале 1,5 кГц
    Полоса звуковых частотот 350 до 2650 Гц по уровню –6 дБ (A3E)
    Подавление побочных 3-го порядка-31 дБ-31 дБ
    Сопротивление микрофона (гарнитуры)2 кОм (конденсатор)
    Приемник
    Типсупергетеродин с двойным преобразованием частоты
    Промежуточные частоты 1-я47.055 МГц
    2-я10.7 МГц
    Чувствительность CW / SSB0,25 мкВ при S/N 10 дБ
    Избирательность по соседнему каналу 2.4 / 5.0 кГц–6 и –60 дБ
    Избирательность по зеркальным каналам80 дБ
    Подавление гармоник80 дБ
    Диапазон подстройки± 200 Гц (CW, SSB, AFSK)
    ± 100 Гц (AM)
    Сопротивление НЧ-выхода4 Ом
    Выходная мощность НЧ (звука)1.5 Вт (при КНИ 10%)
    Функции, возможности, управление и т.п.
    Канальный режим работы или VFO (с шагом 100 Гц или 5 кГц). Каналы памяти могут быть запрограммированы с компьютера либо с панели.
    NB (Noise Blanker) - подавитель импульсных помех
    Выбирается высокая/низкая мощность передачи
    На передней панели находятся три программируемых тумблера-переключателя
    ТОТ (Transmitter Time-Out Timer) - ограничение времени передачи (программируется для каждого канала)
    Шифрование SSB (при установке модуля SC20-455)
    Selcall + Telcall для посылки телефонного вызова (при установке модуля SEL-1200). При помощи Sellcall станции может быть отправлен kill-code (если станция, например, украдена).
    Может быть установлен внутренний антенный тюнер ATU-1210
    Есть экономичный режим
    Комплект поставки:
    MH-50B7A - тангента
    FNB-66Li - аккумулятор Li-ion
    CD-17 - быстрое зарядное устройство
    PA-26 - адаптер для сети 220 В
    Аксессуары
    ATU-1210Внутренний антенный тюнер
    SEL-1200Модуль Selcall + Telcall
    SC20-455Модуль шифрования SSB
    YHA-61Гибкая штыревая антенна
    FHA-27Складная штыревая антенна
    GN-1210Гибкий антенный соединитель ("гусиная шея") для FHA-27
    YA-30Дипольная антенна (типа T2FD)
    DSV-1200Интерфейс D-sub 9-pin для подключения внешних устройств
    SVC-1200Сервисный набор для программирования и настройки
    CE-42Программное обеспечение
    CSC-78Рюкзак для переноски трансивера

    Внимание! Следите за обновлениями - страница будет пополняться материалами, отзывами об аппарате и фотографиями.
